巧用單法蘭差壓變送器測量液位

摘要敘述了利用單法蘭差壓變送器代替雙法蘭隔膜密封墊壓變送器的方法.并介紹了在不同介質和環境下進行液位測量時.如何根據介質的物理特性來選擇單法差壓變送器的安裝迮接方式。
1前言
　　目前，測量物位的方法很多.但在化工生產過程中,存在著許多特殊的工藝介質、對這些具有腐蝕性或含結晶顆粒、粘度大.易凝固的液體不易用普通差壓變送器,因介質往往把取壓元件腐蝕或堵塞,無法把壓力準確傳遞給膜片.以至于得不到準確的液位測量值。在這種情況下.通常采用雙法蘭隔膜密封式差壓變送器.但一臺雙法蘭隔膜密封差壓變送器價格較貴.一臺單法蘭差壓變送器價格通常為12000.00~13000.00元,使用單法蘭差壓變送器可節約資金達60%以上。我們經過技術認證,并反復實踐.總結出了由單法蘭差壓變送器.代替雙法蘭隔膜密封式差壓變送器的方法,完全達到了生產測量要求。本文就這一代替方法作詳細介紹。
2在不同液位則量中的替代和安裝
　　雙法蘭隔膜密封差壓變送器一般用于密團容器的液位測量上、而在正常情況下，液位不會到達容器頂部。這樣就為單法蘭差壓變送器的代替提供了可能性。在不同的介質和環境下.其替代和安裝的方式是不同的。下面就2種有代表性的情況逐一介紹.
2.1對于中溫以下無腐蝕或含有雜質顆粒的介質
　　在這種介質下,可用單凸法蘭差壓變送器來替代雙法蘭隔膜密封差壓變送器。

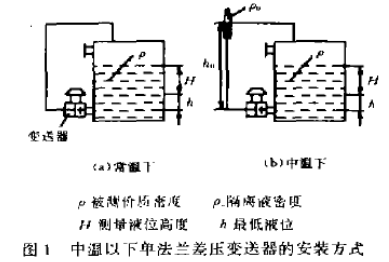

　　圖1為中溫以下單法蘭差壓變送器的安裝方式:

　　在常溫下,如圖1(a),變送器的正壓室凸法蘭與容器的低端法蘭相連,將容器的高端法蘭用盲板堵死。在容器頂部做-取壓口.用導壓管與變送器的負壓室相連。
變送器量程為:L=Hρ
零點遷移量為:L1=Hρ.
　　在最低液位時.作用于變送器的靜壓為:△P=Hρ;在最高液位時.作用于變送器的靜壓為:△P=Hρ+hρ。
　　在中溫度下,如圖1(b).將在容器頂部的取壓管與變送器之間加一隔離罐.加裝隔離罐可避免對變送器的損壞。
　　變送器的量程不變,零點遷移量為:

2.2對腐蝕性強、粘度大的介質及高溫介質

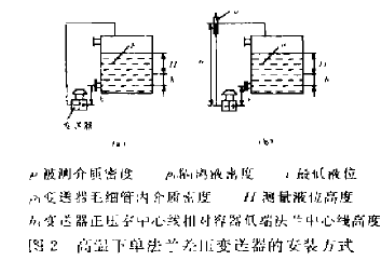

　　在這種情況下,用單法蘭毛細管差壓變送器來代替雙法蘭隔膜密封差壓變送器。圖2是高溫下單法蘭差氏變送器的安裝方式:

　　在高溫下，如圖2(a).將法蘭毛細管與容器的低端法蘭連接.從容器頂部取一導壓管與變送器負壓室相連，變送器的最程為:L=Hρ.零點遷移量為:Lo=hρ十h1ρ1;在最低液位時.作用于變送器的靜壓為:△P=hρ+H1ρ1在最高液位時，作用于變送器的靜壓為:△P=Hρ+hρ+h1ρ1.
　　在高溫下.如圖2(b).在變送器與取壓管中間加裝隔離罐,以避免高溫對變送器的損壞。注意,這時所選用的隔離液為在此溫度下不沸騰的介質。
　　變送器的量程不變,零點遷移量為:

3結論
　　在不同的介質和環境下用單法蘭差壓變送器替代雙法蘭隔膜封密式差壓變送器進行液位測量,需根據溫度的高低、腐蝕性強弱、粘度大小等因素來選擇安裝連接的方式.并加裝相應的設施。原屬大化集團公司的大連染料廠,在搬遷一期工程中.廠內原料罐區，幾個罐液位的測量就是應用此方法，既節約了資金,并且效果也不錯。
