加接補償導線對短型廉金屬熱電偶的檢定

　　用智能熱工儀表檢定裝置，對二等鉑銠一鉑熱電偶標準裝置進行重新建標。該裝置具有數據采集與處.理自動完成、控溫精度高、檢定效率高等突出優點。但在對一批短型廉金屬熱電偶進行檢定時，按常規方法接線，檢定完畢打印出結果全為不合格。針對這一問題對檢定方法進行探討。
1、使用補償導線的必要性

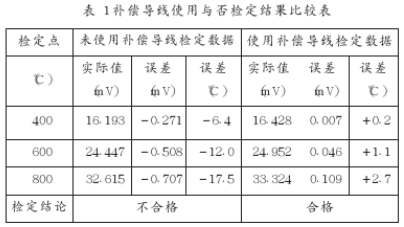

　　表1為一支K型工作用廉金屬熱電偶，使用現有智能型熱工儀表檢定裝置進行檢定，所得的兩組數據難:檢定時采用雙極比較法,參考端進行正度修正)。

由表中數據可以看出，同一支熱電偶的檢定過程.
(1)二等標準電偶證書值及熱電偶分度表都是在參考端為0℃時給出的，檢定時,如果參考端溫度未處于0℃,必須進行參考端溫度修正,修正如下:

　　式中:E為熱電偶的熱電動勢;f為檢定時熱電偶的測量端溫度;t為熱電偶參考端溫度0℃;t為檢定時熱電偶參考端所處的溫度。
　　在實際檢定過程中,在短偶裝入管式檢定爐后,其參考端距爐口較近，雖然用高鋁棉封口,但爐內熱量仍有散出,通過對流的方式，勢必使參考端溫度升高。
(2)由于熱電偶較短,熱量通過偶絲以熱傳導的方式，也加據了電偶參考端的溫升。因散熱不及時，在檢定過程中，熱偶參考端的溫度一般在40C~80℃，即修正項（t0，t1）應為熱電偶在此溫度下的熱電勢值。而現有檢定裝置，在進行參考端溫度修正時，采用SWC數字式集成溫度傳感器，AD590為測溫元件,足以參考端周圍空氣溫度進行修正的，即微機系統進行自動處理時,仍將室溫下的修正項（t0，t1）代入公式進行運算。因溫度差別，則代入進行數據處理的修正值小于實際修正值。因而，修正后熱電勢值如表1數據所示，裝置所采集的熱電勢值經修正處理后總是比實際值偏低,處.理結果往往為負誤差情況。
　　至于補償導線,它由兩根不同材質的金屬絲組成，且在較低的一定溫度范圍內和所連接的熱電偶具有相同的熱電性能，且所選用的材料一般為廉價金屬，由它們來做熱電偶的延伸線，這就意味著將熱電偶進行了廉價加長處理,且不致影響熱電偶輸出熱電動勢值。
　　在短型熱電偶的檢定過程中，在熱電偶參考端接上相應的補償導線后，在其與熱電偶參考端接點處溫度不超出0℃~100℃溫度范圍內，完全可看作將原熱電偶進行了加長，補償導線的末端成為新的參考端,該新參考端距爐口與熱電偶作端都較遠，將有效地阻止熱量的傳遞而使其溫度升高,與室內氣溫達到平衡。在這種情況下，以現有裝置的參考端溫度測量方式進行補償，從理論與實踐兩方面來說都是有效、可行的，第二組數據也正說明了這一點。
2、使用補償導線的注意事項
　　在檢定過程中，使用補償導線應注意以下幾點要求:
(1)待檢熱電偶長度不小于350nm,加上補償導線后的總長度不小于750mn。
(2)熱電偶與補償導線接點處的溫度應在0℃~100℃范圍內。
(3)必須使用相應型號的補償導線，并注意極性。
(4)所用補償導線必須是經過檢定合格的，即在100℃時其熱電熱值與同型號電偶分度表上標準電勢偏差一般不大于100uV。
(5)使用補償導線對熱電偶進行檢定的方法，僅限于檢定工作I級允差的熱電偶。
(6)在檢定過程中，應避免檢定室內溫度波動而對參考端的溫度值采集產生影響。
　　同樣道理,短偶在實際使用時，也應接上一定長度的相應補償導線，以便有效控制其參考端溫度,減小測量誤差，以獲得準確的溫度參數,科學合理地進行溫度控制。
