不銹鋼壓力表

     Y-B系列不銹鋼壓力表采用全不銹鋼表殼、彈性元件、接頭螺紋材質，不銹鋼壓力表整體結構設計合理、工藝精致、具有較高的測量準確度和持久的穩定性，不銹鋼壓力表表殼與接液材質有304與316L，具有較強的防被測介質腐蝕和抗環境腐蝕的能力。常被應用于石油、化工、化纖、冶金等工業部門對耐蝕、抗振要求較高的工藝流程中測量各種流體介質的工作壓力。
不銹鋼壓力表結構原理：
  不銹鋼壓力表由導壓系統（包括接頭、彈簧管、限流螺釘?shù)龋?、齒輪傳動機構、示數裝置（指針與刻度盤-刻度盤正常為黑白刻度，同時也可以訂制三色刻度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。外殼為氣密型結構，能有效地保護內部機構免受環境影響與污穢侵入。
不銹鋼壓力表技術參數：

型號	Y-40B	Y-50B	Y-60B Z-60B	Y-100B Z-100B	Y-150B Z-150B	Y-200B	Y-250B
精度等級	2.5			1.6   1.5   1.0			2.5
測量范圍 MPA	Y-40B 量程： 0~0.1;0.16;0.25;0.4;0.6;1.0;1.6;2.5;4;6; Y-50B 量程： 0~0.1;0.16;0.25;0.4;0.6;1.0;1.6;2.5;4;6;10;16;25;40; 不銹鋼壓力表量程：0~0.1;0.16;0.25;0.4;0.6;1.0;1.6;2.5;4;6;10;16;25;40;60;100; 不銹鋼真空壓力表量程：-0.1~0；-0.1~0.06；-0.1~0.15；-0.1~0.3；-0.1~0.5；-0.1~0.9；-0.1~1.5；-0.1~2.4
接頭螺紋	M10*1 G1/8	M14×1.5 NPT1/4" G1/4"		M20X1.5 1/2NPT" G1/2" G3/8"
環境溫度	-40~70℃
環境振動頻率	不大于25HZ
環幅	不大于1MM

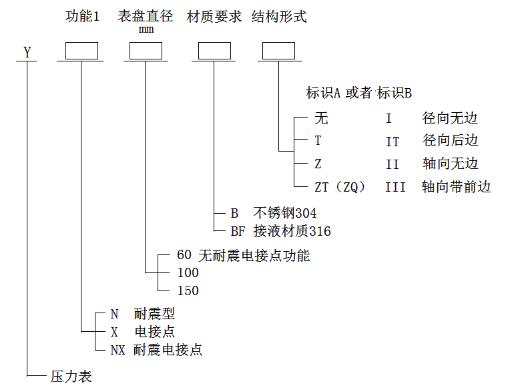

不銹鋼壓力表選型：

不銹鋼壓力表選型說明：
Y-40B 有徑向與軸向（無邊），沒有電接點形式
Y-50B 有徑向與軸向（無邊），沒有電接點形式
Y-200B 沒有電接點形式
Y-250B 沒有電接點形式

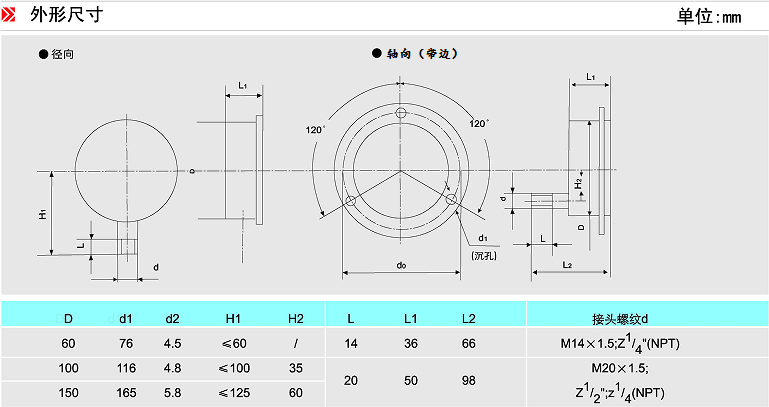

不銹鋼壓力表外形尺寸參考介紹：
不銹鋼壓力表使用與訂貨須知：
（1）全不銹鋼壓力表不適用于外界有氯、硝酸和過氯化氧等強化劑環境。
（2）不銹鋼壓力表外殼需噴涂PTEE聚四氟乙烯涂層時，訂貨時注明。
（3）不銹鋼壓力表接頭螺紋如需特殊要求時請說明。
（4）全不銹鋼壓力表分普通型和耐震型。
（5）訂貨請說明名稱、型號、材質要求及測量上限
