熱電阻兩線制與三線制的區別
發布時間：2025-06-18
瀏覽次數：
熱電阻的產品概述
熱電阻是多種溫度傳感器的一種產品，其作用是檢測個場合生產工藝中對介質工作溫度的測量，一般應用于中低溫介質的測量（-200~600℃）。由于測溫元件PT100具有電阻隨溫度變化而變化的特性，熱電阻正是利用這一特性作為運行原理。并且熱電阻具備測量精度高、性能穩定的特點，通過實踐比較，目前能達到測量精度的是鉑熱電阻，因此在工業測溫之中往往會選擇鉑熱電阻來進行檢測。
工業生產在設備上免不了有很多檢測儀表，有壓力、流量、液位、溫度等測量傳感器，其中溫度檢測是工藝參數中正常的一個重要參數，它的正確率直接影響到我們對設備運行狀況的判斷，所以必須保證溫度檢測的真實可靠。在使用過程中常用的檢測溫度傳感器型號為：WZP-230 WZP-231，兩線制或者三線制接線。

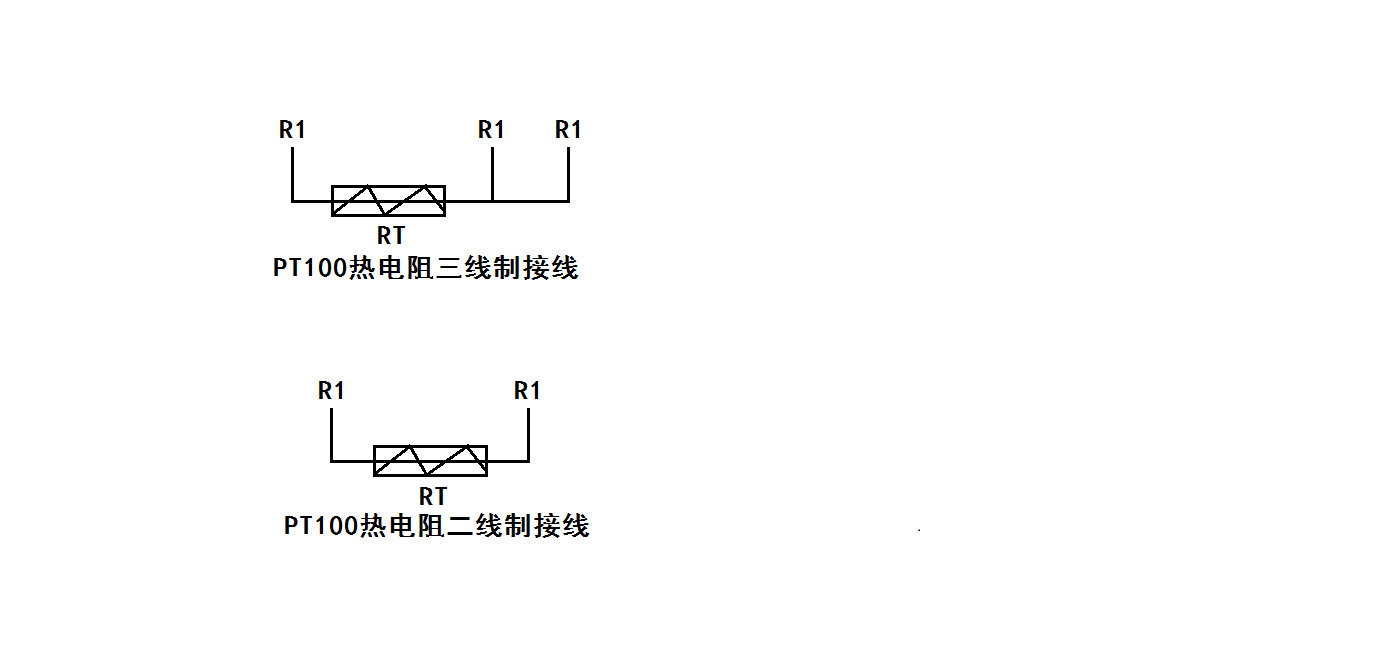

兩線制熱電阻與三線制熱電阻的區別
二線制：二線制熱電阻的引線方法較為簡單，在熱電阻兩端只需要各連接一根導線用于電阻信號的引出，但由于導線會存在引線電阻，熱電阻的電阻值受到電阻的影響，從而使得導線電阻的電阻值存在很大的誤差，同時導線材質的好壞以及長度等都將對電阻值誤差的大小產生直接影響，因此這種引線方式僅僅能夠用于精度要求較低的場合測試。
三線制：三線制是指在電熱阻的一頭連接引線，同時另一端連接2根引線，大多數情況下，三線制會和電橋同時使用，于電橋的橋背上分別連接兩根導線，于電橋的電源上連接一根引線，從而使得引線電阻的誤差降至低。能夠消除引線電阻對其的影響，這種方法也是控制中較為常見的引線電阻。
判斷熱電阻好壞的方法
（一）可以用手實際感知設備的溫度大概有多少攝氏度，然后與熱電阻實際測出來的溫度做對比，看是否有較大的差異，如果有明顯的差距可以判斷熱電阻有問題。
（二）用紅外線測溫儀測出設備的實際溫度，然后用普通萬用表量熱電阻的電阻值，再對熱電阻分度表找到對應的溫度與實際溫度做對比，判斷其好壞。
（三）可以用萬用表直接測熱電阻的信號端子，測出熱電阻測量出來的溫度，再與紅外測溫儀測出來的溫度做對比，可判斷其好壞。
使用兩線制熱電阻出現的問題及解決方法
（一）在使用兩線制熱電阻時，出現過測量出來的溫度比實際溫度高5~10℃。解決方法：盡量的減少線路帶來的電阻影響，可以把電纜盡量的加大，可以降低其影響。
（二）在加大電纜的情況下，有時也不能達到我們預期的效果時，可以選擇更換熱電阻，把兩線制熱電阻更換為三線制熱電阻，同時更換電纜?？蛇_到效果。
