變壓器溫度指示控制器

        BWY(WTYK)-802A、803A、804型變壓器溫度指示控制器采用復合傳感器技術，即儀表溫包推動彈性元件的同時，能同步輸出Pt100熱電阻信號，此信號可遠傳到數百米以外的控制室，通過XMT系列數顯溫控儀同步顯示并控制變壓器油溫。也可通過XMT系列數顯溫控儀，將Pt100熱電阻信號轉換成與計算機聯網的直流標準信號(0～5V、1～5V、4～20mA)輸出。采用外置接線盒方便用戶接線。
一、變壓器溫度指示控制器主要技術參數：
1、BWY-803A（TH）變壓器溫度指示控制器
  ⑴ 工作條件：環境溫度-40～55℃；相對濕度＜95%
  ⑵ 測量范圍：0~100℃；0~120℃（正常產品0~100℃即可）；0~150℃（BWY-804溫度范圍為0~150℃ 精度：2級）；精度：1.5級
  ⑶ 控制開關：三組可調開關；設定誤差：±3℃；切換差：6±2℃
              標準設定點：K1=55℃；K2=65℃(802無）；K3=80℃
              接點功率：AC：220V；3A，DC：220V；50W
  ⑷ 輸出信號：可輸出Pt100熱電阻信號
  ⑸ 溫包外形尺寸：Φ14*150mm  M27*2可動外螺紋
2、BWY-803B（TH）變壓器溫度指示控制器
   （1）-（3）條同1
    ⑷ 輸出信號：可輸出4-20mA電流信號（配XMT型數字溫度顯示儀）
    ⑸ 引線（屏蔽電纜）阻值：小于600Ω減去負載阻值。（采樣電阻）
    ⑹ 電源：AC：220V±10%；頻率：50～60Hz
3、XMT系列數字溫度顯示儀
    ⑴ 儀表外形及安裝口尺寸：160*80（152+1mm×76+1mm）
    ⑵ 工作條件：環境溫度：0-50℃；相對濕度：＜85%
    ⑶ 顯示范圍：0-100（120）℃；準確度：1.0級；0.5級
    ⑷ 引線阻值：應小于10Ω，且三根引線電阻差值≤0.1Ω
    ⑸ 輸入信號：Pt100熱電阻信號。
    ⑹ 輸出信號：同時輸出4-20mA和0-5V信號
    ⑺電源：AC：220V±10%；頻率：50～60Hz

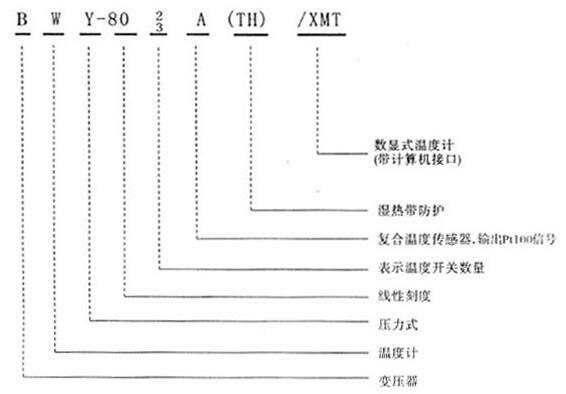

二、變壓器溫度指示控制器產品選型

三、變壓器溫度指示控制器設計選型

四、變壓器溫度指示控制器儀表特點：
     BWY-803A（TH）系列變壓器溫度指示控制器改進型儀表，增加了微機接口，實現了型號單一，性能齊全，使客戶在設計、采購、貯運、調試、安裝更簡便，更安全。滿足了不同客戶的需求。
五、變壓器溫度指示控制器的安裝與注意事項：
      BWY（WTYK)-803、802A型溫控器是在BWY( WTYK)-803、802的基礎上增設一套溫度通測裝置構成，溫度遙測裝置由XMT數顯溫度計和P100熱電阻組成。其中P100熱電阻嵌裝在BWY(WTYK)-803、802A型溫控器的溫包內(溫包安裝在變壓器預頂層油箱上部)，PT100熱電阻的引線通過溫控器毛細管保護套管進人表殼內與接線端子板聯接，并通過RVVP3X1.5控制電纜將溫度信號遠傳到變電站控制機房的XMT數顯溫度計，從而實現遙測變壓器油溫的目的。
      XMT系列是國內較為普遍的精度高的新型儀表，是XCT系列的換代產品， XMT系列采用三線制。 儀表與溫控器配套出廠時，一般無須再行調節。如果儀表單獨出廠且與溫控器配套使用時，用戶應先進行示值校準，即調節該儀表內部的相應電位器，用于補償外線路電阻值，使其示值與溫控器的示值達到一致。
1、溫控器的安裝：
      溫控器的安裝分為溫包安裝、溫控器表頭安裝和毛細管道安裝三個部分。用戶在使用時應嚴格按照以下步驟進行工作。
1）.溫包安裝
       溫包安裝前應在安裝孔內注滿變壓器油、然后再慢慢插人溫包并擰緊M27*2安裝接頭。M27x2安裝接頭上有一個M18x1.5空心縲拴，其作用是用于調節溫包的插人深度，正確的安裝方法是全部擰出M18x5空心螺栓。在φ8引長管上纏繞填料(如麻絲或生料帶)，用戶在完全擰緊空心螺栓前應調整好溫包的插人長度，保證溫包能全部被油浸沒。
2）表頭安裝
       為方便用戶，出廠的溫控器均已接好電纜線(一般為0.5m長，用戶如另有要求，應預先說明)，KVV線接表內開關線,套管號0、1、2、3分別對應于零線和K1、K2、 K3接線;802溫控器則少K3接線。此外“A”型溫控器還接RVVP線,RVVP線接溫控器內部熱電阻線，套管號1、2、3分別對應于R1、R2、R3接線。
溫控器的開關在出廠前均已調到標準設定點，用戶如需改變開關設定值，應先開啟表蓋，再對照設定刻度旋轉旋鈕。使旋鈕刻度盤上的黑線對準所需溫度即可，最后按原樣合緊表蓋。
2、變壓器溫度指示控制器的使用注意事項
1）溫控器應貯存在通風干操的室內，運輸中應超免強烈碰撞，當儲存器超過一年，溫控器應作一次溫度示值檢定，以確保正常使用。
2）溫控器在檢驗時應嚴格按照《變壓器用油面溫控器》行業標準(JB/T6302-2005)進行,即溫包沒浸入恒溫槽內至最大插入深度，表頭必須垂直安裝，應在溫度恒定10分鐘后再進行讀數，若在常溫空氣中，就不能嚴格按1.5級精度來判斷。
3）數顯溫度計的檢驗可根據PT100分度值采用標準電阻箱作為信號輸入，電也可與溫控器連接后在恒溫槽上聯調。
4）溫控器在檢驗、整理和安裝過程中均應小心輕放，并嚴格按說明書要求進行。安裝時、多余的護套毛細管應盤為φ150mm以上的環圓環，每隔300mm成對護套毛細管作適當?shù)墓潭ā?br /> 5）在遵守本說明使用的前提下自出廠之日起一年內,凡屬制造不良而引起溫控器不能正常使用，本廠負責免費修理或調換。
