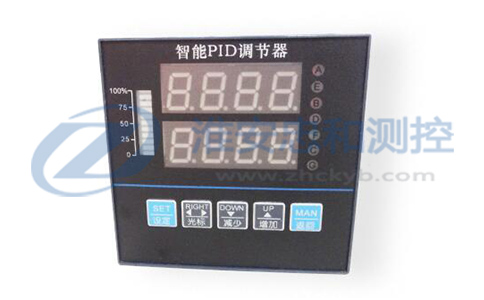

智能PID調節儀

   ZH-808/900系列智能PID調節儀與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示，智能PID調節儀并配合各種執行器對電加熱設備和電磁、電動、氣動閥門進行PID調節和控制、報警控制、數據采集、記錄。
   智能PID調節儀最多可有8個開關量輸出，(如手自動狀態輸出、輸入信號出現故障輸出、位控報警輸出、控制量、雙定時器或可編程智能聲光報警。智能PID調節儀可以將儀表內的PID連續控制量、輸入過程量、給定值、閥位反饋量等以模擬量方式輸出，同一個量可以給任意1個或2個模擬輸出口。儀表最多可有3個模擬量輸出口，用戶在訂購儀表時請注明模擬輸出口的數量及用途，每一個模擬輸出口用戶均可以定義0~5V、1~5V 0~10mA或4~20mA。
智能PID調節儀（斷續、連續或伺服PID調節器）均有以下功能：
1、各種模擬輸入或頻率輸入，也可以進行開方及小信號切除。
2、過程量指示、給定值、控制量指示等三重顯示。
3、跟蹤(閥位反饋)輸入信號可任意選擇(各種線性輸入)
4、跟蹤(閥位反饋)輸入的零點與滿度可自動或手動校準
5、3路模擬輸出(可分別選過程量、控制量、給定值SP、閥位反饋量)
6、模擬輸出的零點與滿度可現場手動校準
7、頻率范圍可調的脈沖輸出(0.004～10000Hz)
8、儀表內置16A或40A雙向可控硅直接控制交流3KW以下的單相阻性負載或輸出3組觸發500 A以下雙向可控硅的同步信號。
9、斷續PID調節器控制輸出可選擇時間比例調節控制或可控硅周波插值計 算控制 (50Hz同步雙向可控硅過零插補控制算法以實現對每一個正弦波的優化控制，避免了大功率負載對電網的高次諧波污染)
10、8個開關量輸出(如手自動狀態輸出、故障輸出、位控報警輸出等)
11、可以設置為其中一個開關量對另外二個開關量有選擇的進行監控，實現帶有消音時間的智能聲光報警功能
12、第三和第四個設定值可實現(用兩個設定值的組合，實現對一個繼電器的有機控制)關聯報警控制方式,如對加水泵或排污泵的等不同控制
13、可以定義一個或二個繼電器實現每個通道長達100小時的雙通道雙定時功能
14、具有控制量的上下限報警輸出(小數點一位)
15、每個位式控制點的動作規律可以獨立設置10種不同的方式
16、可分別設定閥位上限、下限輸出控制范圍
17、外給定值輸入(與測量信號同類的線性模擬輸入信號)
18、SB---遠程內給定值位移(給定值=SP±SPh)允許開關量輸入
19、Di_1---遠程PID控制量跟蹤允許開關量輸入
20、Di_2---遠程內外給定值切換開關量輸入
21、開機自動或開機手動(手動輸出值可預置)
22、遠程手自動控制，初始輸出值可預置(SP設定值)
23、測量值、給定值、控制量指示等三重?cái)?shù)字顯示
24、具有模擬輸入信號出現斷阻、斷偶、斷線時故障報警輸出(J8繼電器)
25、儀表出現故障時（斷阻、斷偶、斷線），輸出狀態可選擇最大、最小或保持
26、儀表出現故障時（斷阻、斷偶、斷線），儀表顯示狀態可選擇任意數字( 默認OFF)
27、過程量(可任意設定測量區間及作用反向的變送器)模擬輸出
28、PID調節正反作用選擇
29、PID參數在線無擾動設置
30、8組內給定值及P、I、D參數存儲和調用
31、自動變比例度P、變?cè)僬{(diào)時間I、變預調時間d的調節方式
32、PID參數自整定或P參數獨立自整定
33、具有485通訊接口

智能PID調節儀功能特點
● 萬能輸入功能
●自動校準和人工校準功能
●手動/自動無擾動切換功能
●可選擇適應加熱或制冷的正/反作用
●控制輸出信號限幅
●智能PID調節儀采用模糊控制理論和傳統PID控制相結合的方式，使控制過程具有響應快、超調小、穩態精度高的優點，對常規PID難以控制的大純滯后對象有明顯的控制效果
●智能PID調節儀增加了30段程序控制功能

智能PID調節儀主要技術指標
基本誤差：0.5％FS或0.2％FS±1個字
分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管顯示
采樣周期：0.5S
報警輸出：二限報警，報警方式為測量值上限、下限及偏差報警，繼電器輸出觸點容量 AC220V/3A
控制輸出：⑴繼電器觸點輸出
⑵固態繼電器脈沖電壓輸出（DC12V/30mA）
⑶單相/三相可控硅過零觸發
⑷單相/三相可控硅移相觸發
⑸模擬量4～20mA、0～10mA、1～5V、0～5V 控制輸出
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
饋電輸出：DC24V/30mA
電 源：開關電源 85～265VAC 功耗4W以下

智能PID調節儀選型表

輸入類型表
